您现在的位置:主页 > 产品展厅 > CTD18GK16西班牙 上海意泓电子模块选型

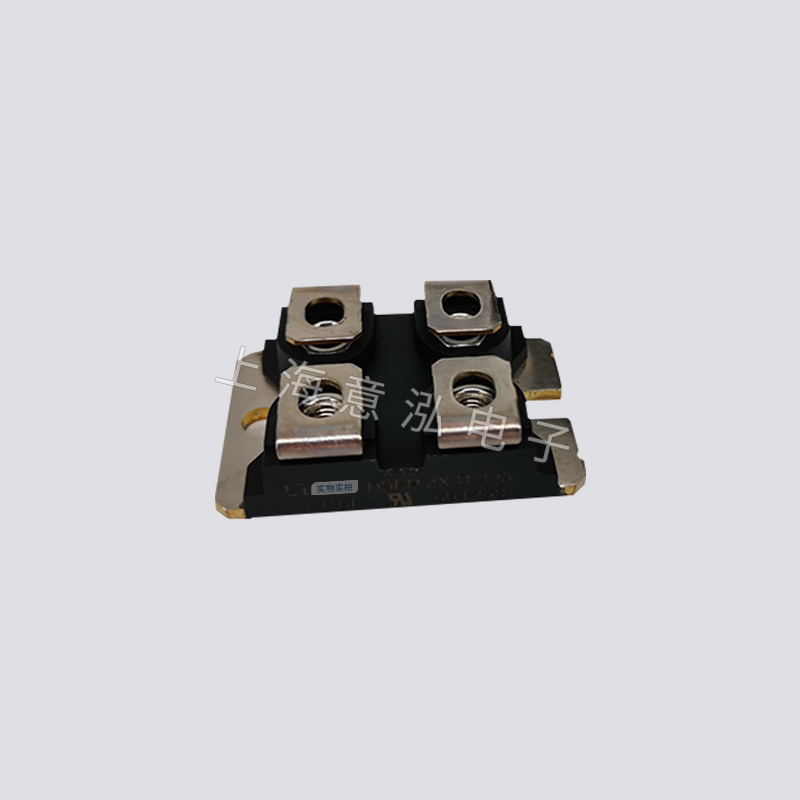

CTD18GK16西班牙 上海意泓电子模块选型


CTD18GK16西班牙 上海意泓电子模块选型
分享到:
产品型号: 原产地:
品牌:西门康 产品数量:1000
价格:面议 产品关键字:CTD18GK16西
行业: 电子 >电力半导体器件 >绝缘栅双极晶体管/IGBT
发布时间:2020/8/8 13:51:48

企业信息

  • 公司经营性质:生产型
  • 电话:021-51863328
  • 地址:上海浦东新区中国(上海)自由贸易试验区芳春路400号1幢3层

产品描述

用途CHOP/斩波、限幅封装外形其他
材料GE-N-FET锗N沟道相数单相
导电方式增强型


  快恢复二极管的内部结构与普通PN结二极管不同,它属于PIN结型二极管,即在P型硅材料与N型硅材料中间增加了基区I,构成PIN硅片。因基区很薄,反向恢复电荷很小,所以快恢复二极管的反向恢复时间较短,正向压降较低,反向击穿电压(耐压值)较高。 通常,5~20A的快恢复二极管管采用TO–220FP塑料封装,20A以上的大功率快恢复二极管采用顶部带金属散热片的TO–3P塑料封装,5A以下的快恢复二极管则采用DO–41、DO–15或DO–27等规格塑料封装。

  20A以下的快恢复及超快恢复二极管大多采用TO-220封装形式。从内部结构看,可分成单管、对管(亦称双管)两种。对管内部包含两只快恢复二极管,根据两只二极管接法的不同,又有共阴对管、共阳对管之分。超快恢复二极管的外形与构造。它们均采用TO-220塑料封装,几十安的快恢复二极管一般采用TO-3P金属壳封装。更大容量(几百安~几千安)的管子则采用螺栓型或平板型封装形式。

  快恢复二极管的常规检测方法:

  在业余条件下,利用万用表能检测快恢复、超快恢复二极管的单向导电性,以及内部有无开路、短路故障,并能测出正向导通压降。若配以兆欧表,还能测量反向击穿电压。实例:测量一只C90-02超快恢复二极管,其主要参数为:trr=35ns,Id=5A,IFSM=50A,VRM=700V。外型同图(a)。将500型万用表拨至R×1档,读出正向电阻为6.4Ω,n′=19.5格;反向电阻则为无穷大。进一步求得VF=0.03V/格×19.5=0.585V。证明管子是好的。

  快恢复二极管反向恢复时间的定义:电流通过零点由正向转换到规定低值的时间间隔。它是衡量高频续流及整流器件性能的重要技术指标。IF为正向电流,IRM为大反向恢复电流。Irr为反向恢复电流,通常规定Irr=0.1IRM。当t≤t0时,正向电流I=IF。当t>t0时,由于整流器件上的正向电压突然变成反向电压,因此正向电流迅速降低,在t=t1时刻,I=0。然后整流器件上流过反向电流IR,并且IR逐渐增大;在t=t2时刻达到大反向恢复电流IRM值。此后受正向电压的作用,反向电流逐渐减小,并在t=t3时刻达到规定值Irr。从t2到t3的反向恢复过程与电容器放电过程有相似之处。


CTD18GK16西班牙 上海意泓电子模块选型
